탄소섬유 구조보강은 부재 내력을 키우는 작업입니다
콘크리트의 부족한 인장 능력을 탄소섬유가 대신 받아 휨·전단·압축 내력을 끌어올립니다.
탄소섬유는 무게 대비 강도와 인장강도가 콘크리트·금속보다 크게 높습니다. 이 섬유를 부재 표면에 에폭시로 접착·함침하면 부재가 더 큰 하중을 견디게 됩니다.
휨
휨 보강
보 하부·슬래브 인장측에 길이방향으로 부착해 휘는 힘을 버티게 합니다.
전단
전단 보강
보 측면을 U자로 감싸거나 봉재를 삽입해 끊어지는 힘에 대응합니다.
압축
압축 보강

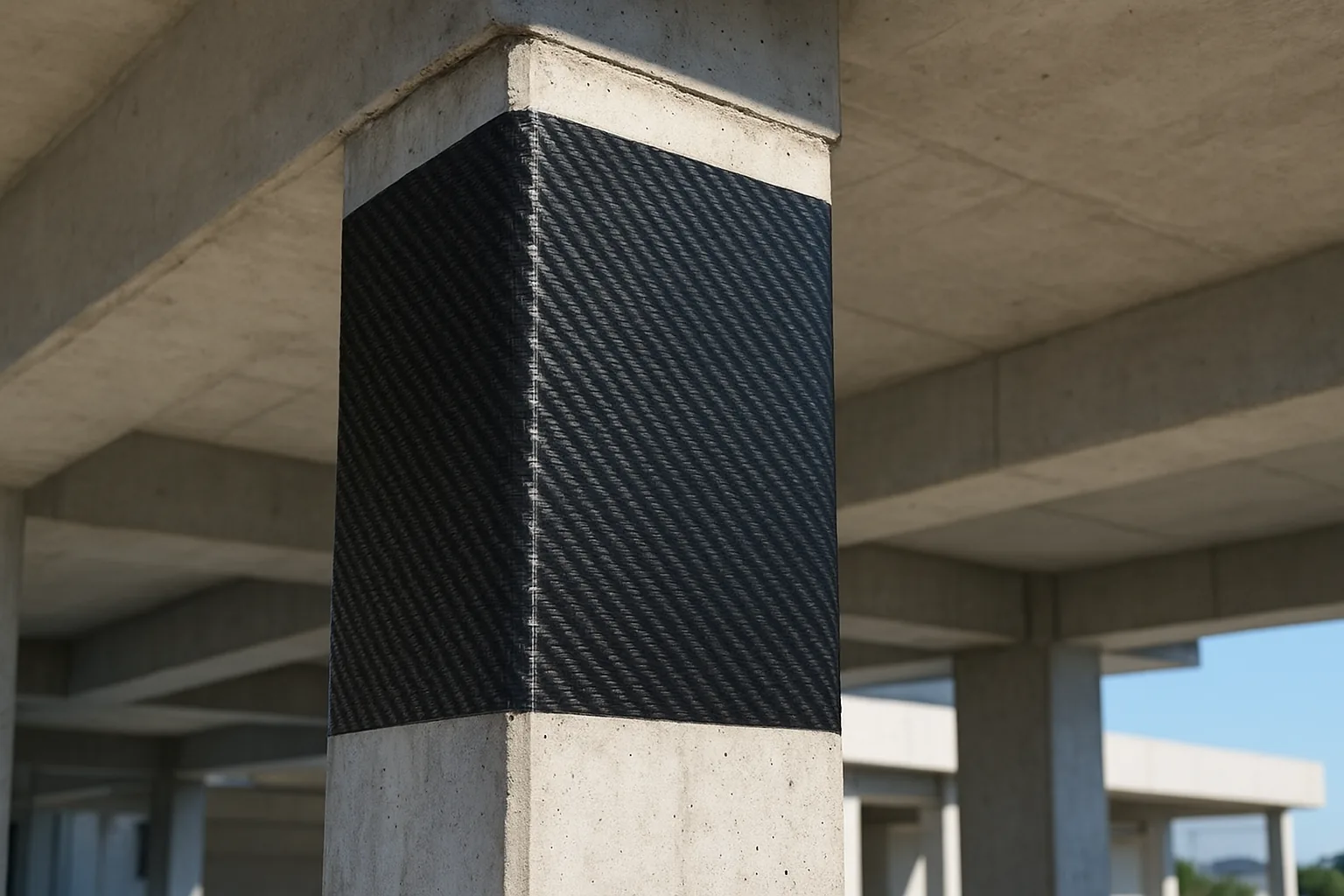

기둥을 감싸(래핑) 옆으로 부푸는 변형을 잡아 압축 내력을 보완합니다.
내진
내진 보강
기둥 감싸기로 지진 때 부재가 갑자기 부서지지 않고 버티는 힘을 키웁니다.
박락 보수와 탄소섬유 보강은 목적이 다릅니다
둘은 경쟁 작업이 아니라 단계가 다른 작업입니다. 바탕을 메운 뒤 그 위에 보강을 얹기도 합니다.
콘크리트 박락·철근 노출 보수는 떨어진 피복을 원래대로 메우는 복원이고, 탄소섬유 보강은 건전한 부재에 내력을 더하는 작업입니다.
콘크리트 박락·철근 노출 보수 (단면복구)
- 목적: 떨어진 피복 콘크리트를 원형 복원
- 작업: 치핑 → 철근 녹제거·방청 → 폴리머·에폭시 모르타르 충전 → 마감
- 내력: 원래 단면 회복까지. 부재 내력을 키우지는 않음
- 계기: 박락·철근 노출(부식 들뜸)
떨어진 부분을 다시 메우는 복원 작업입니다.
탄소섬유 구조보강
- 목적: 건전한 부재에 탄소섬유를 덧대 휨·전단·압축 내력 증진
- 작업: 바탕처리 → 프라이머 → 에폭시 퍼티 → 함침수지+시트 부착·탈포(또는 탄소판 접착) → 표면보호
- 내력: 보강 전보다 휨·전단 내력 증가
- 계기: 용도변경 하중 증가·내력 부족·내진 보강
멀쩡한 단면 위에 내력을 더하는 보강 작업입니다.
보·기둥·슬래브마다 보강 방법이 다릅니다
부재가 받는 힘과 형상에 따라 시트를 붙이는 방향과 시트·판 선택이 달라집니다.
| 부재 | 보강 방법 | 시트 / 판 |
|---|---|---|
| 보 (Beam) | 하부에 길이방향 부착으로 휨 보강, 측면 U자 감싸기로 전단 보강 | 시트·탄소판 |
| 기둥 (Column) | 기둥을 감싸(래핑) 전단·내진 보강과 횡구속 | 시트 |
| 슬래브 (Slab) | 인장측(연속구간 상부·중앙 하부)에 부착해 휨 인장 보강 | 시트·탄소판 |
| 봉재 삽입 (NSM) | 표면 슬릿에 탄소 봉재를 넣어 접착하는 전단·내진 보강 | 봉재 |
곡면·모서리 부위는 강성이 큰 탄소판보다 유연한 시트가 적합하며, 모서리는 라운딩 처리해 시트가 끊어지지 않게 합니다.
탄소섬유시트와 탄소판은 쓰임이 다릅니다
현장에서 함침하는 시트와 공장에서 경화돼 나오는 탄소판은 적합한 부재가 다릅니다.
| 종류 | 특징 | 적합 부위 |
|---|---|---|
| 탄소섬유시트 (CFRP sheet) | 얇고 유연한 직물형. 현장에서 함침수지로 함침해 부착 | 기둥 래핑·곡면 |
| 탄소판 (CFRP plate) | 공장에서 에폭시로 함침·경화한 1~2mm 판. 접착제로 부착, 현장 함침 생략 | 보 하부·슬래브 |
국내 유통되는 자재로는 대화정밀 탄소섬유시트(SK-N200·N300 등), 한국도레이 탄소판(라미네이트), Sika 탄소판·접착수지 등이 쓰입니다. 시트 공법은 함침수지를 언더코트 약 0.3kg/㎡, 탑코트 약 0.2kg/㎡ 기준으로 도포합니다.
바탕처리부터 표면보호까지 7단계로 작업합니다
에폭시 양생이 공정의 큰 비중을 차지합니다. 프라이머·함침수지 도포 후 24시간 이상 양생합니다.
- 1바탕처리그라인더로 들뜬 콘크리트·도막·먼지·유분을 제거해 평탄한 바탕을 만듭니다. 박락·철근 노출이 있으면 단면복구를 먼저 합니다.
- 2프라이머 도포에폭시 프라이머를 도포해 콘크리트와 함침수지의 부착력을 확보합니다.
- 3에폭시 퍼티면이 고르지 않은 부위·결손부를 퍼티로 메워 시트가 들뜨지 않게 평탄화합니다.
- 4함침수지 + 시트 부착함침수지를 바르고 탄소섬유시트를 일방향으로 부착합니다. 탄소판을 쓰면 접착제로 붙입니다.
- 5탈포탈포 롤러로 시트와 콘크리트 사이 기포를 빼 들뜸과 공동을 막습니다.
- 6탑코트 도포마무리 함침수지를 도포해 시트를 완전히 함침·고정합니다.
- 7표면보호·마감여분 수지를 제거하고 마감합니다. 화재·자외선 노출 부위는 불연 도장이나 내화피복으로 보호합니다.
보강 비용을 정액으로 못 정하는 이유가 있습니다
어느 부재를 얼마나 보강하느냐가 구조설계 결과라, 총액은 도면과 현장을 확인해야 정해집니다.
탄소섬유 구조보강은 미리 정해진 ㎡ 단가표로 총액을 단정하기 어렵습니다. 보강 면적·접근성·가설(동바리·비계) 조건과 부재 수에 따라 비용이 크게 달라지기 때문입니다.
아래는 한국물가정보(KPI) 표준품셈에 실린 탄소섬유시트 2겹 ㎡당 일위대가입니다. 2016년 상반기 기준이라 현행 가격이 아니며, 노임·자재 상승분이 빠져 있어 참고용 구성으로만 봐주세요.
| 구성 (㎡당 · 2016 표준품셈 참고) | 금액 | 비고 |
|---|---|---|
| 재료비 (시트 2겹·프라이머·퍼티·수지) | 약 126,630원 | 시트·에폭시류 |
| 노무비 합계 | 약 266,022원 | 바탕~취부 |
| 시트 취부 노무 (CFS취부공) | 약 106,000원 | 핵심 노무 |
| 합계 (가설·설계 별도) | 약 392,652원 | 2016 기준 |
위 금액은 2016년 표준품셈 참고치입니다. 가설비·구조설계는 별도이며, 부분 보강이나 건물 단위 보강 총액은 설계 물량에 따라 정해집니다. 도면·사진을 보내주시면 현장 확인 후 안내드립니다. (현장 상황 및 재료 수급 상황에 따라 가격은 변동될 수 있습니다. 자세한 사항은 개별 문의 부탁드립니다.)
구조설계가 끝난 보강만 검증된 파트너가 진행합니다
내력 부족·내진·용도변경 보강은 어느 부재를 얼마나 보강할지가 구조기술사 설계 결과물입니다.
홈체크 집수리는 구조계산이나 보강설계, 안전등급 판정을 직접 수행하지 않습니다. 구조기술사 설계가 필요한 경우 그 결과에 따라 검증된 파트너가 보강 작업을 진행합니다.
본 사업이 하지 않는 영역
- 구조계산·보강설계 (보강할 부재·시트 적층수 결정)
- 안전등급 판정
- 내진성능평가
구조기술사·구조안전 전문기관 영역입니다.
검증된 파트너가 맡는 영역
- 설계가 확정된 보강 작업 진행
- 바탕처리부터 함침·부착·마감까지 작업
- 현장 확인 후 견적 안내
설계 도서대로 작업하는 보강 파트너를 연결합니다.
아파트 공용부(보·기둥·슬래브) 보강은 입주자대표회의 의결과 장기수선충당금 집행 절차로 발주합니다. 상가·오피스·공장은 건물주·관리사무소가, 노후 단독·다가구는 소유자가 직접 발주합니다.
탄소섬유 구조보강 자주 묻는 질문
탄소섬유 보강이 콘크리트 박락 보수와 어떻게 다른가요?
박락 보수는 떨어진 피복을 원래대로 메우는 복원이고, 탄소섬유 보강은 멀쩡한 부재에 시트·판을 덧대 휨·전단 내력 자체를 키우는 작업입니다.
탄소섬유 구조보강 비용은 얼마인가요?
보강량이 구조설계 결과라 총액이 부재·면적·가설 조건에 따라 달라집니다. 도면·사진을 보내주시면 현장 확인 후 안내드리며 견적은 100% 무료입니다.
구조설계 없이 바로 보강할 수 있나요?
내력 부족·내진·용도변경 보강은 구조기술사 설계가 먼저입니다. 설계가 확정된 보강을 검증된 파트너가 진행합니다.
탄소섬유시트와 탄소판 중 무엇을 쓰나요?
곡면이 있는 기둥 감싸기는 유연한 시트, 평탄한 보 하부나 슬래브 인장 보강은 공장에서 경화된 탄소판이 유리합니다. 부재 형상으로 정합니다.
주차장처럼 불이 날 수 있는 곳도 보강되나요?
보강에 쓰는 에폭시가 열에 약해 부착력이 떨어질 수 있어, 난연 에폭시나 내화피복(불연 도장)으로 마감해 보호합니다.
균열이나 철근 노출이 있는 부위도 바로 보강하나요?
활성 균열·박락·철근 노출이 있으면 균열주입과 단면복구로 바탕을 건전하게 만든 뒤 탄소섬유를 얹습니다. 부착강도가 보강효과를 좌우하기 때문입니다.
