공장 압축공기 시스템 구성 4가지
압축기·드라이어·에어탱크·배관이 하나의 시스템으로 연결됩니다.
1
압축기 (컴프레서)
공기를 압축해 7~10 bar(kgf/cm²) 생성. 스크류형과 왕복동형이 주류.
2
냉동식·흡착식 드라이어
압축공기 내 수분 제거. 식품·의료 공장은 흡착식(노점 -40°C 이하) 필수.
3
에어탱크 (리시버탱크)
압축공기 저장·맥동 완충. 산업안전보건법상 압력용기 정기 검사 대상.
4

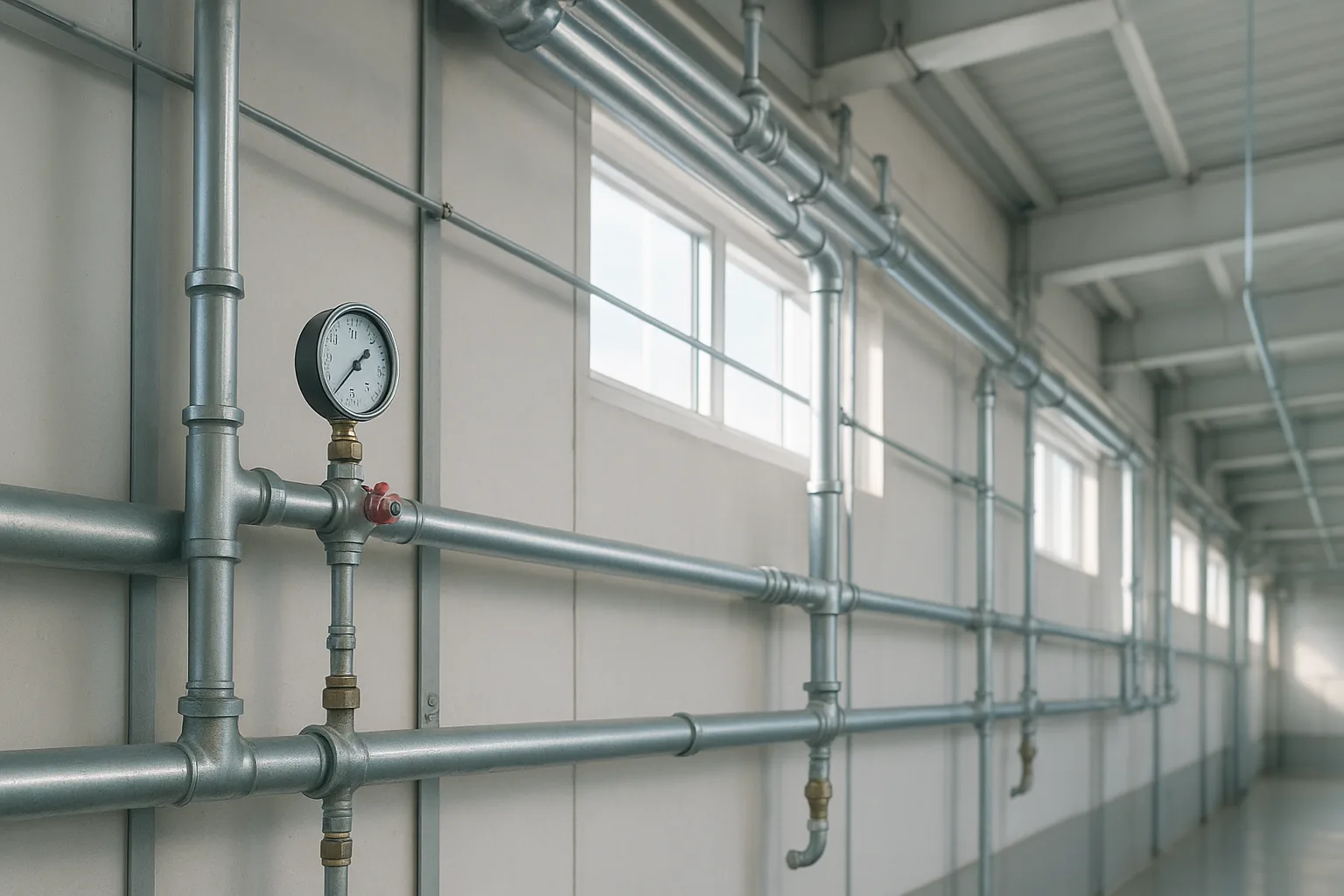

에어라인 배관
압축공기를 각 작업점으로 공급. 알루미늄·STS 304·갈바강관 중 선택.
에어라인 배관 재질 3종 비교
신규 설치는 알루미늄 배관이 표준입니다. 갈바강관은 내부 녹 문제로 비권장입니다.
| 재질 | 장점 | 단점 | 적합 현장 |
|---|---|---|---|
| 알루미늄 배관 | 경량, 부식 없음, 조립식 피팅으로 시공 빠름 | 고압(12 bar+) 한계, 충격에 약함 | 일반 공장·창고 |
| STS 304 스테인리스 | 위생, 내식성, 고압 OK | 시공비 높음, 용접 필요 | 식품·의료·제약 공장 |
| 갈바강관 (기존) | 저비용, 강도 높음 | 내부 녹·이물질 발생. 압축기·기기 손상 | 교체 대상 (신규 X) |
압력용기(에어탱크)는 2년마다 KOSHA 검사를 받아야 합니다
산업안전보건법 제93조 위반 시 사용 중지·과태료 처분 대상입니다.
| 법령·기준 | 주요 내용 | 대상 |
|---|---|---|
| 산업안전보건법 제93조 | 압력용기 정기 검사 2년마다 의무 | 에어탱크 (0.2 MPa 이상) |
| KS B 6311 (에어컴프레서) | 압축기 성능·안전 요건 기준 | 신규 압축기 선정 시 |
| KOSHA GUIDE M-7 | 압축공기 시스템 설치·관리 지침 | 에어라인 전체 시스템 |
공장 규모별 에어라인 설치 시나리오와 비용
소형 작업장 200만 원에서 대형 공장 1,000만 원까지 규모에 따라 달라집니다.
| 시나리오 | 주요 사양 | 비용 |
|---|---|---|
| 소형 작업장 에어라인 | 알루미늄 배관 30m + 드롭 5개소 | 200~400만 원 |
| 중형 공장 에어라인 | 알루미늄 배관 100m + 드롭 15개소 + 루프 배관 | 400~700만 원 |
| 압축기+드라이어 세트 (5HP) | 스크류 압축기 5HP + 냉동식 드라이어 + 에어탱크 | 400~600만 원 |
| 압축기+드라이어 세트 (15HP) | 스크류 압축기 15HP + 드라이어 + 에어탱크 | 700~1,000만 원 |
| 대형 공장 에어라인 일체 | 배관 200m+ + 압축기 + 드라이어 + 드롭 30개소+ | 1,000만 원+ |
(현장 상황 및 재료 수급 상황에 따라 가격은 변동될 수 있습니다. 자세한 사항은 개별 문의 부탁드립니다.)
공장 면적·작업점 수·필요 압력(bar)·드라이어 사양에 따라 달라집니다. 도면 보내주시면 즉시 견적 안내드립니다.
12개월 무상 A/S
시공 후 같은 위치 같은 공종,
12개월 100% 책임집니다.
KCSI 7년 1위 (주)홈체크 · 11만 입주민이 선택한 검증된 파트너 · 100% 무료견적
카카오톡으로 사진 보내기에어라인 설치는 현장 조사부터 시운전까지 4단계입니다
루프 배관 설계가 압력 손실을 최소화하는 핵심 단계입니다.
- 1현장 조사·배관 설계공장 면적·작업점 위치·필요 유량(CMM) 확인. 루프 배관 또는 직선 배관 설계. 압축기 사양(HP·bar) 결정.
- 2압축기·에어탱크 설치압축기실 또는 지정 위치에 거치·앵커 고정. 전기 배선(단상 220V 또는 삼상 380V) 인입. 에어탱크 배관 연결.
- 3에어라인 배관 시공브래킷 고정 후 알루미늄·STS 배관 시공. 루프 배관 연결. 각 작업점 드롭 설치 (밸브·커플러 포함).
- 4드라이어·필터 연결·시운전냉동식 드라이어·오일 필터 배관 연결. 시운전 압력 확인. 누기 탐지(비눗물) 전수 점검. 압력용기 KOSHA 검사 일정 안내.
공장 에어라인·압축기 자주 묻는 질문 5가지
기존 갈바강관 에어라인을 알루미늄으로 교체해야 하나요?
갈바강관 내부 녹이 기기에 유입되면 압축기 밸브·실린더 손상 원인이 됩니다. 교체 주기는 없지만, 녹 이물질 확인 시 교체를 권장합니다.
스크류 압축기와 왕복동 압축기 차이는 무엇인가요?
스크류형은 연속 가동에 적합하고 소음이 낮습니다. 왕복동형(피스톤)은 초기 비용이 낮지만 간헐 사용 현장에 맞습니다. 하루 6시간 이상 가동하면 스크류형이 유리합니다.
에어라인 작업에 전기 자격이 필요한가요?
압축기 전기 배선은 전기공사업 면허 보유 업체가 담당해야 합니다. 에어라인 배관 자체는 배관 기능사 또는 전문 파트너가 시공합니다.
에어라인 최소 내경(DN)은 어떻게 선정하나요?
총 유량(CMM)·배관 길이·허용 압력 손실(0.1 bar 이하 권장) 기준으로 계산합니다. 30m 길이 기준 유량 1 CMM이면 DN25(1인치) 배관이 일반적입니다.
시공 후 A/S는 어떻게 되나요?
같은 위치 같은 공종에서 문제가 생기면 100% 책임집니다(재작업 포함). 단, 노후화로 인한 주변 연쇄 파손은 별도 비용 청구합니다.
