도크레벨러 2종, 하중 용량과 작동 방식이 다릅니다
중량 화물 취급 물류센터는 유압식(허용 하중 6~10톤)이 표준입니다.

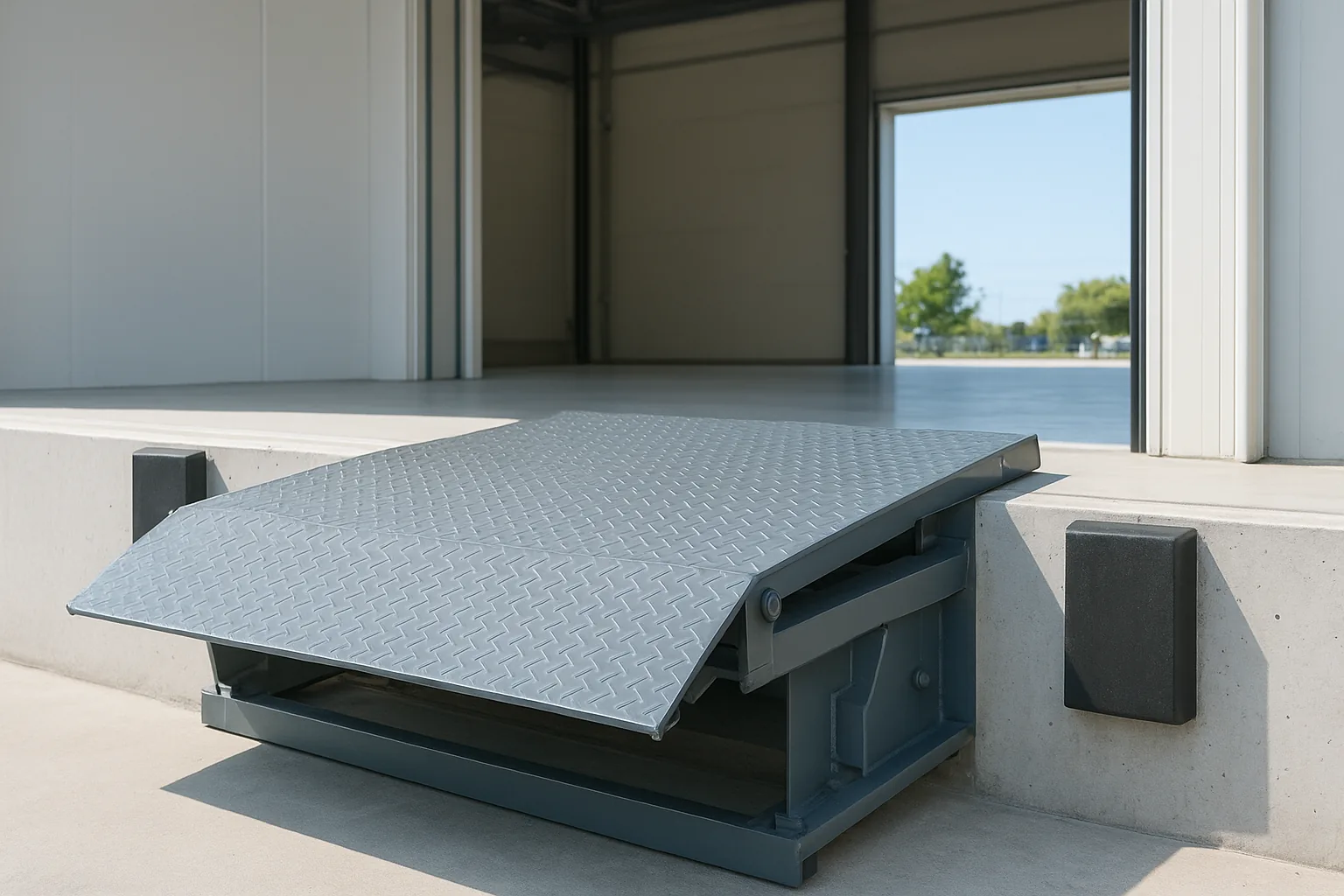

도크레벨러는 트럭 화물칸과 창고 도크 바닥의 높이 차이를 해소하는 하역 설비입니다. 기계식과 유압식은 작동 원리·하중 용량·유지보수 편의성이 다릅니다.
| 종류 | 작동 방식 | 허용 하중 | 설치 비용 | 유지보수 |
|---|---|---|---|---|
| 기계식 (스프링) | 수동 레버로 스프링 압축 | 최대 6톤 | 200~300만 원 | 1회/년 정기 점검. 스프링 교체 주기 3~5년 |
| 유압식 (전동 펌프) | 버튼 조작으로 유압 실린더 상하 | 최대 10톤 | 350~500만 원 | 오일 교체·실린더 점검 1회/년 |
도크레벨러 설치·수리 시나리오별 비용
도크 피트 신규 공사 포함 여부가 전체 비용의 가장 큰 변수입니다.
| 시나리오 | 작업 내용 | 비용 |
|---|---|---|
| 기계식 신규 설치 (피트 있음) | 도크레벨러 제품+설치 | 200~300만 원 |
| 유압식 신규 설치 (피트 있음) | 도크레벨러+전기 배선 | 350~500만 원 |
| 도크 피트 신규 공사 포함 | 콘크리트 파기+피트 공사+설치 | 300~600만 원 추가 |
| 립 힌지·스프링 교체 (수리) | 부품 교체 | 30~80만 원 |
| 유압 실린더·펌프 교체 (수리) | 유압부 교체 | 100~200만 원 |
(현장 상황 및 재료 수급 상황에 따라 가격은 변동될 수 있습니다. 자세한 사항은 개별 문의 부탁드립니다.)
도크 피트 유무·트럭 화물칸 높이·하중 기준에 따라 달라집니다. 사진 보내주시면 즉시 견적 안내드립니다.
12개월 무상 A/S
시공 후 같은 위치 같은 공종,
12개월 100% 책임집니다.
KCSI 7년 1위 (주)홈체크 · 11만 입주민이 선택한 검증된 파트너 · 100% 무료견적
카카오톡으로 사진 보내기도크레벨러 산업안전 기준과 필수 안전장치
KS B 6705 기준으로 안전 후크·안전 레그·추락 방지 장치가 필수입니다.
도크레벨러는 지게차(최대 3~5톤) 반복 주행으로 하중이 집중되는 설비입니다. KS B 6705 기준에 따른 안전장치와 정기 점검이 산업재해 예방의 핵심입니다.
| 안전장치 | 목적 | 필수 여부 |
|---|---|---|
| 안전 레그 (Safety Leg) | 유압 고장 시 플랫폼 추락 방지 | 필수 (KS B 6705) |
| 립 잠금 장치 | 트럭 이탈 시 립 자동 접힘 방지 | 필수 |
| 도크 범퍼 | 트럭 후진 충격 흡수·건물 보호 | 권장 (필수에 준함) |
| 도크 쉘터 | 트럭 화물칸 밀착·외기 차단 | 냉동창고·클린룸 필수 |
도크레벨러 설치는 현장 측정부터 시운전까지 4단계입니다
도크 피트 치수와 트럭 화물칸 높이 측정이 제품 선정의 기준입니다.
- 1현장 측정·제품 선정도크 피트 폭·깊이·바닥 상태 확인. 주요 트럭 화물칸 높이 측정 (지상 900~1,400mm 범위). 하중 요구 확인 (지게차 톤수 기준). 기계식·유압식 결정.
- 2도크 피트 준비 (신규 시)콘크리트 파기·피트 공사. 앵커 볼트 매립. 유압식은 전기 배선 인입 (220V 또는 380V).
- 3도크레벨러 본체 설치크레인 또는 지게차로 피트 내 거치. 앵커 볼트 체결. 립 힌지 연결. 유압 배관·전기 배선 연결.
- 4안전장치 조립·시운전안전 레그·립 잠금 장치 설치. 도크 범퍼 부착. 하중 테스트 (설계 하중 1.25배). 운전 교육·점검 매뉴얼 인계.
도크레벨러 고장 전에 나타나는 4가지 징후
기계식은 스프링·립 힌지, 유압식은 실린더·오일 누유를 정기 점검해야 합니다.
1
플랫폼 자연 하강
유압 실린더 또는 체크밸브 누유. 지게차 운행 중 갑자기 내려앉는 현상.
2
립이 열리지 않음
립 힌지 부식·고착. 스프링 파단. 즉시 수리 필요.
3
작동 시 소음·진동
베어링 마모·볼트 풀림. 방치 시 용접부 균열로 확대.
4
오일 누유 흔적
유압 피팅·호스 노화. 오일 보충만으로 해결 안 됨. 부품 교체 필요.
도크레벨러 설치·수리 자주 묻는 질문 5가지
도크 피트(구덩이) 없이 설치가 가능한가요?
기존 도크 피트가 없으면 콘크리트 공사가 필요합니다. 이동식 도크 보드도 있으나 고정식 대비 하중 제한이 있고 안전성이 낮습니다.
기계식과 유압식 중 어느 것을 선택해야 하나요?
지게차 하중이 4톤 이상이거나 하역 빈도가 높으면 유압식을 권장합니다. 소형 창고·경량 화물은 기계식으로 충분합니다.
도크레벨러 정기 점검은 얼마나 자주 해야 하나요?
산업안전보건법상 1회/년 이상 정기 점검이 권장됩니다. 일 100회 이상 사용하는 고가동 현장은 분기 1회 점검이 적절합니다.
트럭 높이가 달라져도 도크레벨러가 작동하나요?
도크레벨러 립 작동 범위(±300mm 내외)에서 조정됩니다. 트럭 화물칸 높이가 도크 바닥 기준 ±400mm를 초과하면 추가 도크 실 또는 높이 조정 공사가 필요합니다.
도크 쉘터와 도크 범퍼는 필수인가요?
냉동창고·클린룸·식품 공장은 도크 쉘터(트럭 밀착 차단막)가 필수입니다. 도크 범퍼(충격 흡수 고무)는 건물 보호를 위해 사실상 필수에 준합니다.
